Fitnessgeräte Ersatzteile: Die Neigungskalibrierung - Mod. Nordic Track 1750

Laufband, die Neigungskalibrierung - Mod. Nordic Track 1750

Verhalten, wenn die folgende Fehlermeldung auf dem Laufband angezeigt wird:

"Die Neigungskalibrierung ist nicht korrekt: Wert Trans Max = 0" und wie eine korrekte Kalibrierung der Laufbandneigung durchgeführt wird.

Das häufigste Problem bei Kippmotoren ist das Festklemmen von Zahnrädern. Dies kann gelöst werden, indem der Motor manuell gedreht wird, indem er durch Drehen der Schraube nach unten gekippt wird.

Sie müssen den Motor nicht vollständig entfernen, um dies zu tun. Wenn sich der Motor nicht ausreichend bewegt, kann es zu einigen defekten Gängen kommen, was bedeutet, dass Sie den Motor ersetzen müssen.

Das Entfernen des Motors ist nicht kompliziert. Stellen Sie sicher, dass das Laufband ausgeschaltet ist und dass es längere Zeit abgeschaltet wurde, um Stromschläge zu vermeiden. Entfernen Sie die Abdeckung.

Sie müssen die mit den gelben Pfeilen gekennzeichneten Drähte abziehen. Vergessen Sie nicht, den Motorneigungssensor zu entfernen, der durch die gelben Pfeile im nächsten Foto angezeigt wird. Nur der rote Teil und der schwarze Teil des Verbinders müssen verbunden bleiben.

Nachdem Sie diese Kabel gelöst haben, können Sie die beiden Klemmbolzen lösen. Diese sind im engen Raum des Laufbandes schwer zu erreichen.

Zuerst die untere Schraube links entfernen. Sobald diese entfernt sind, schwingt das Laufband für einen unteren Teil herunter und hebt dann den Motor an, so dass er den Controller nicht stößt.

Die Installation ist das Gegenteil der Entfernung. Nach der Installation klicken Sie auf die Info-Schaltfläche und dann auf die Einstellungen, um die Neigung zu kalibrieren.

Es kann eine dritte Ursache geben, wenn die Meldung "Trans Max Value = 0 error" erscheint. Es kann eine Unterbrechung der Verbindung zwischen dem Gradientensensor und der oberen Konsole auftreten. Der Stecker des Motorneigungssensors auf der Steuerplatine ist möglicherweise gelockert oder die Stifte sind zerbrochen oder eingeklemmt. Überprüfen Sie daher die Verkabelung ordnungsgemäß.

Der bei dieser Reparatur verwendete Motor kann auch in folgenden Laufbändern installiert werden:

EPTL120100 - EPIC TL 2300 KOMMERZIELLE PRO TREADMILL

NTL019090, NTL019091, NTL019092 - NORDICTRACK ELITE 9500 PRO LAUFBAND

NTL097075 - NORDICTRACK COMMERCIAL 1500 LAUFBAND

NTL150071, NTL150073 - NORDICTRACK ELITE 7000 TREADMILL

NTL190070, NTL190071, NTL190072, NTL190073, NTL190074 - NORDICTRACK ELITE

7500 TREADMILL

PFTL138100, PFTL138101 - PROFORM 1205 CST TREADMILL

PFTL150100 - PROFORM TRAILRUNNER 2.0 TREADMILL

PFTL160100 - PROFORM TRAILRUNNER 4.0 TREADMILL

SFTL130100 - FREEMOTION 750 TREADMILL

SFTL815070 - FREEMOTION T 5.1 TREADMILL

SFTL822070, SFTL822071 - FREEMOTION T5.5 TREADMILL

Weiterhin viel Spaß mit Ihren Fitness-Geräten!

Wie stärkt man das Board des Laufbandes?

Wie stärkt man das Board ( Deck ) des Laufbandes?


Die typische Pause in den Laufbanddecks beträgt etwa zwei Drittel der Länge des Tisches, insbesondere für Benutzer, die regelmäßig auf dem Laufband laufen.

Der Bruch ist auf die kontinuierlichen Belastungen in der Mitte des Decks zurückzuführen, die besonders flexibel sind, da das Deck ein integraler Bestandteil des Dämpfungssystems in Laufbändern im Haushalt ist.

Um das Brechen der Decks zu verhindern, ist es möglich, einen Verstärkungsmetallstab (max. 3 mm dick), der von dem direkten Kontakt mit dem Tisch isoliert ist, mittels Gummidistanzstücken einzufügen.

Sowohl der Stab als auch die Abstandshalter können häufig in Baumärkten gefunden werden.

Das Vorhandensein der Stange reduziert die Biegung der Platte und vermeidet Überdehnung und Bruch. Es ist das gleiche Prinzip von Stahlbeton. Die Stange kann am Fahrgestell oder in einigen Fällen am Deck selbst befestigt werden, wobei in diesem Fall Schrauben (die das gesamte Fahrgestell kreuzen) und vorsichtig die Schrauben in der Mitte eingesetzt werden (die Gummidichtung in der Mitte des Diagramms unten) verwendet nur Kleber).

http://www.laufbandersatzteile.de/

Weiterhin viel Spaß mit Ihren Fitness-Geräten!

Fitnessgeräte: Verbindung eines Ohrstöpsel-Herzfrequenzsensors mit einem Heimtrainer

Verbindung eines Ohrstöpsel-Herzfrequenzsensors mit einem Heimtrainer

In diesem Video zeigen wir, wie man einen Earpulse-Herzfrequenzsensor an einen Heimtrainer anschließt.


Sie können den Sensor auf unserer Webseite finden, kompatible Computer für Heimtrainer verschiedener Marken, die für den Herzfrequenzsensor prädisponiert sind.

Viel Spaß weiterhin mit Ihren Fitness-Geräten!

Fitnessgeräte Reparaturen: Installation für das Universal Laufband Konsolen-Kit

Installation für das Universal Laufband Konsolen-Kit

Universal-Konsolen-Kit für Laufbänder

Das Universal-Konsolen-Kit enthält ein Board und eine Konsole für die Verwendung mit 180-230 V DC Motoren (8-9 cm Durchmesser).

Bitte beachten Sie:

Wenn Ihr Laufband einen manuellen Neigungsgeber, oder Ihr Neigungsmotor keinen Positionsgeber hat, kontaktieren Sie uns bitte vor der Bestellung.

Funktionsweise der Universal-Ersatzkits und Laufbandkonsolen

Dieser Bausatz besteht aus:

• Konsole mit LCD-Hintergrundbeleuchtung
• Anzeige-Display: 109 x 44 mm LCD
• Geschwindigkeitsbereich 0,8 ~ 14 km / h
• Motorsteuerpult, das in der Lage ist, Motoren bis zu 9 cm Durchmesser zu handeln
• Sicherheitsschlüssel
• Magnetisches Sensor-Kit, incl. dem Magnet, der auf der Laufbandrolle angebracht wird, um die Geschwindigkeit auszulesen.

Konsolenfunktionen

• Sicherheitsschloss
• Bietet die Messung von BMI (Body Mass Index) und Körperfett
• Steigungskontrolle: 12stufiger Neigungswinkel
• Programme: Ein manuell einstellbares Programm, 7 voreingestellte Trainings-Programme, 3 Ziele, 2 HRCs und 2 User-Set-Programme
• Einfache Steuerung von Geschwindigkeit, Neigung und Start/Stopp-Funktion
• Herzfrequenzmesser (über Handpuls oder Brustgurt mittels Spezialadapter)

Grün: diese Kabel gehen zum Motor. Normalerweise ist ROT M+, Schwarz ist M-.

Rosa: 3 Poliger Stecker für den Steigungsmotor Sensor. Rot soll rechts im Foto stehen.

Blau, dieses ist ein 2 Poliger Stecker. Ist für Geschwindigkeitssensor. Der Muss nicht zur Konsole führen.

Das ist alles im 7 Poligen Stecker der ja bereits von der Konsole zur Platine geht

Der Sicherheitssschlüssel sitzt gut ?

Wenn der nicht dran ist geht es auch gleich wider aus

Strom - Kabel (groß) soll in

Weiss COM

Rot UP

Schwarz down

Installation

Beginnen Sie damit, den Controller zu ersetzen. Eventuell müssen Sie hierfür die Kunststoffabdeckung abschrauben.

Entfernen Sie dann den Original-Controller Ihres Laufbands, einschließlich aller damit verbundenen Trafos, da der neue Controller selbst mit Strom versorgt wird.

Setzen Sie dann den neuen Controller anstelle des alten Controllers ein und schließen Sie (falls nicht bereits getan) die Kabel für den Geschwindigkeits-Sensor an (2 Pin).

Sofern Ihr altes Board keinen Geschwindigkeits-Sensor hatte, installieren Sie den neuen Geschwindigkeits-Sensor (2 Pin) auf der Laufbandrolle.

Hatte Ihr vorheriges Board bereits einen Geschwindigkeits-Sensor mit mehr Pins (3 oder 4 Pins), entfernen Sie zuerst den alten und ersetzen Sie diesen mit den mitgelieferten 2 Pins Geschwindigkeits-Sensor.

Verbinden Sie den Neigungsgeber (3 Pin)

Verbinden Sie das Konsolenkabel für die Datenübertragung (4 Pins)

Danach verbinden Sie die Hauptmotorenkabel – 2 Faston Steckverbindungen – M + auf rot, M – auf schwarz.

Anschließend schließen Sie den Neigungsmotor an – 3 Faston Steckverbindungen – weiß für COM – rot für UP – schwarz für DOWN

Schließen Sie dann die Netzkabel an.

Alle weiteren Konsolenkabel, wie Motorkonsolen-Kabel und Anschlüsse für Handpuls usw., werden wie in der beiliegenden Anleitung beschrieben, angeschlossen.

Fügen Sie nun die neue Konsole ein, indem Sie das im Kit mitgelieferte Klebeband verwenden.

Überprüfen Sie abschließend, ob alle Funktionen an der Konsole angezeigt und bedient werden können. Laden Sie sich hier das zugehörige Handbuch runter

So sieht das ganze richtig Verkabelt aus

Hier finden sie das Handbuch in deutsch

Wichtig: Um ein Risiko für die Sicherheit des Benutzers zu vermeiden, ist es ratsam, das Kit von einem qualifizierten Techniker installieren zu lassen.

wer kann sowohl die elektrische Sicherheit (insbesondere hinsichtlich der elektrischen Erdung) als auch die Funktionalität der

Laufband, indem Sie es testen, bevor Sie es an den Kunden liefern.

Bei der Benutzung des Laufbandes müssen unbedingt alle Sicherheitshinweise in der Bedienungsanleitung des Laufbandes beachtet werden.

vor allem solche, die die Sicherheitsanforderungen betreffen. Trennen Sie immer die Stromversorgung, bevor Sie reinigen oder installieren

Wartung. Die Wartung des Laufbandes muss von einem autorisierten Servicecenter durchgeführt werden.

Schließlich wird empfohlen, das Laufband regelmäßig zu warten und insbesondere das Board & Lauf zu schmieren

Gürtel, so dass es in perfektem Zustand bleibt. Dies reduziert den Stromverbrauch und verlängert die Lebensdauer der

Laufband.

Spezifikation:

* Anzeige: 109x 44mm LCD, detaillierte Anzeige von Geschwindigkeit, Entfernung, Kalorien, Zeit angezeigt

* Geschwindigkeitsbereich 0.8 ~ 14 km / h

* Bietet Lesen von BMI und Körperfett

* Gradient Control: 12 Stufen für Neigungs- / Neigungsmotor

* Programm: 1 Handbuch, 7 voreingestellte Programme, 3 Ziele, 2 HRCs und 2 Benutzer

* Schnellregler für Geschwindigkeit und Start / Stopp

* Handpuls- und Brustgurtempfänger (optional)

(A) Hauptmerkmale:

Geschwindigkeitsbereich: 0.8 ~ 14 Km / h / 0.5MPH ~ 8.7MPH

Neigungsbereich:  0% ~ 12% (Stufen)

(B) Programminhalt

SCHNELLSTART (MANUELL)

3-ZIELPROGRAMM (TIMR, DISTANZ, KALORIEN)

PROGRAMM (P01 ~ P07) -> voreingestellte Programme

HRC (H1 ~ H2) -> konstantes Herzfrequenzprogramm

USER (U1 ~ U2) -> benutzerdefinierte Programme

(C) LCD-Anzeige

(1). Schalten Sie ein, die volle LCD-Anzeige zeigt das folgende Bild an

(2). Standby  SICHERHEITSTASTE- nicht eingesetzt

Zeigt wie das folgende Bild "---"

(3). Sicherheitsschlüssel- eingefügt

(ein). Zeigt "0" an

(b). Die Matrix - führt einen Kreis aus

(4). Registerkarten anzeigen:

- Abstand  Anzeigebereich "00.0 ~ 99.9" im Loop-Modus

 zeigt die Entfernung und das Symbol gleichzeitig an

- Programm- / Tab-Display QUICK START (MANUAL) zeigt P0, Standby an

➜ PROGRAMM (P01 ~ P07) zeigt (P1 ~ P7) im Loop an

- Registerkarte Zeit  Zeitbereich: 00:00 ~ 99:59 in Schleife

- Kalorien-Tab  Bereich zeigt 000 ~ 999 in Schleife (1,0 bedeutet> 1,0 kcal)

- Herzfrequenz  Anzeigebereich 40 ~ 200 bpm zeigt normalerweise "P" für keine Herzfrequenz an

 HR-Digitalanzeige, zeigt das Symbol und den Puls an

 Keine Herzfrequenz, zeigt "P" an

 Herzfrequenzmessung, zeigt ein Blitzsymbol an

- Geschwindigkeit  Anzeigebereich 0,8 ~ 14 Km / h

 Geschwindigkeit digital zeigt das Symbol und die GESCHWINDIGKEIT an

- Matrixanzeige:

-  Anzeigen des Symbols von Sportlern während des Trainings

-  Alter einstellen, falls gewünscht  Anzeigebereich 10 ~ 99 Jahre, Standardwert ist 30

(D) Keyboard-Funktionen

3

(1). START / STOP-Taste

a) Um das Laufband im Stand-by- und Pause-Status zu aktivieren

b) Das Laufband anhalten, während das Gerät läuft

(Das System wird automatisch innerhalb von 20 Minuten "RESET", wenn das Laufband nicht wieder aktiviert wird)

(2). LANGSAME (-) / SCHNELLE (+) Taste

(a) Wenn das Laufband nicht in Bewegung ist: Zum Einstellen des Trainings-Tabs (P 0 ~ P07, H1 ~ H3, U1 ~ U2, FAT)

(b) wenn Laufband läuft: Einstellen der Trainingsgeschwindigkeit um 0,1 km / h / 0,1 mph

(c) Zum Einstellen unter Moduseinstellung

(3). INCLINE (-) / INCLINE (+) Taste:

(a) Wenn das Laufband nicht in Bewegung ist: Zum Einstellen des Trainings-Tabs (P 0 ~ P07, H1 ~ H3, U1 ~ U2, FAT)

(b) wenn Laufband läuft: Neigung um 1% / 1 wählen

(c) Zum Einstellen unter Moduseinstellung

(4). ENTER-Taste: Bestätigen Sie jede Einstellung

Wählen Sie die Zielprogramm-Registerkarte im manuellen Modus

E) Richtlinie des Laufbandbetriebs

(1) SICHERHEITSSCHLÜSSEL

(EIN). Nicht verbunden

(ein). Anzeige "- "

(b). Keine Taste funktioniert, wenn der Sicherheitsschlüssel entfernt wurde

(B). Fügen Sie den Schlüssel ein (Standby-Status)

(ein). Digital zeigt "0" als Anfangswert an

(b). Die Matrix zeigt einen Kreis an

(c). Das Symbol und das Signal werden angezeigt

(F) "SCHNELLSTART", "ZIELPROGRAMM" FUNKTION im (MANUELLEN) Modus

(1) Drücken Sie die START / STOP-Taste, um im Stand-by-Modus schnell zu aktivieren und das manuelle Programm (P0) einzugeben.

(2) Die Matrix zeigt "5, 4, 3, 2, 1" Countdown und Pieptöne, dann startet das Laufband

(3) Die Standardgeschwindigkeit beginnt bei 0,8 km / h

(4) Die Registerkarten Zeit, Entfernung, Kalorien zeigen den Trainingsfortschritt an.

(5) Drücken Sie die Taste Slow (-) / Fast (+), um die Trainingsgeschwindigkeit einzustellen

(6) Drücken Sie zur Bestätigung die Eingabetaste, stellen Sie "Zielprogramm" ein und drücken Sie die Eingabetaste erneut, um das Ziel zu bestätigen:

- ZEIT

- Entfernung

- Kalorien

(7) Trainingszeiteinstellung: Drücken Sie die Taste "SPEED (-) / (+)" oder die Taste "INCLINE" (△) / (▽), um 1 Minute einzustellen.

- Zeiteinstellbereich: 0: 00-10: 00 ~ 99: 00-10: 00 Minuten, Standard-Countdown-Zeit: 32 min.

- Drücken Sie die ENTER-Taste, um die Zielzeit zu bestätigen

- Drücken Sie die Start / Stopp-Taste, um die Trainingszeit einzustellen und dann herunterzuzählen

(8) Workout Distance: Drücken Sie die Taste SPEED (-) / (+) oder INCLINE (△) / (▽), um die Entfernung um 1 km einzustellen

- Entfernungsbereich: 1 bis 20 km und der Standardabstand beträgt 1,0 km

- Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen

- Drücken Sie die START / STOP-Taste, um das Programm zu aktivieren

(9). Workout Calorie: Drücken Sie die Taste SPEED (-) / (+) oder INCLINE (△) / (▽), um das Kalorienziel auf 10 Kcal einzustellen

- Kalorienbereich: 10 ~ 990 Kcal und Standard ist 10 Kcal

- Drücken Sie die ENTER-Taste, um das Trainingskalorienziel zu bestätigen

- Drücken Sie die START / STOP-Taste, um das Programm zu aktivieren

(10). Drücken Sie die SLOW (-) / FAST (+) - Taste, um die Trainingsgeschwindigkeit zu erhöhen / verringern

(11). Die Matrix zeigt einen Kreis an und akkumuliert die Trainingskreise (1 Matrixkreis ist 400 m)

(G) USER-Programme (U1 ~ U2)

(1). Drücken Sie die Tasten SPEED (-) / (+) oder INCLINE (△) / (▽), um U1 ~ U2 im Standby-Modus auszuwählen

- MANUAL P01 ~ P07 H1 ~ H2U1 ~ U2FAT MANUELL ...... im Kreis

(2). Drücken Sie den "INTERVAL" -Einstellmodus für 3 Sekunden, um die USER-Einstellung aufzurufen

(H) FAT

(1). Wählen Sie die FAT-Registerkarte, indem Sie im Standby-Modus die Taste SPEED (-) / (+) drücken

- MANUAL P01 ~ P07 H1 ~ H2U1 ~ U2FAT MANUELL ...... im Loop-Modell

(2). Drücken Sie ENTER, um den FAT-Modus auszuwählen

(3). Dateneinstellung: Die Konsole verwendet Standardwerte, wenn innerhalb von 30 Sekunden keine Eingabedaten festgelegt werden

1. Geschlecht einstellen, Standard ist MAN

2. Höhe einstellen, Standard 175,0 cm (5'58 ")

3. Körpergewicht einstellen, Standard 70kg (155 LBS)

4. Einstellung Alter, Standard ist 30

Drücken Sie START, um zu messen. Das Display zeigt "E5" an, wenn der Computer die Pulsfrequenz nicht liest

Weiterhin viel Spaß mit Ihren Fitness-Geräten!

Fitnessgeräte Reparaturen: Domyos Decathlon - TC290 und TC490

Domyos Decathlon Assistenz: TC290 und TC490

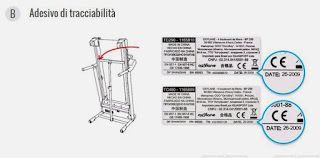

Achtung, für alle Kunden mit einem der folgenden Produkte:

     Domyos TC 290

     Domyos TC 490

Vor dem 16. August 2010 in einem DECATHLON-Geschäft gekauft

Die Decathlon-Hilfe hat die oben genannten Produkte zurückgerufen und fordert Sie auf, die Stromversorgung sofort zu unterbrechen und sie nicht zu benutzen.

Im Rahmen der Qualitäts- und Sicherheitsprüfung wurde eine Fehlfunktion festgestellt: In seltenen Fällen wurde eine anomale Motorheizung festgestellt.

Bitte kontaktieren Sie Ihren Decathlon-Händler vor Ort oder tauschen Sie den Motor selbst aus.

Besuchen Sie unsere Webseite um Ersatzteile für Laufbänder zu kaufen, die mit Decathlon und den beliebtesten Marken auf dem Markt kompatibel sind, oder lassen Sie sich von einer Domyos-Haushaltshilfe beraten.

Wenn Sie Ersatzteile oder Unterstützung benötigen, kontaktieren Sie uns.

Vergleich von Laufbandmotoren

Die obige Grafik zeigt den Verbrauch eines 180V-Motors in A im Vergleich zu einem 110V-Motor. Der Verbrauch von 110V Motor ist viel höher als ein 180V Motor.

Vergleich RPM 110V-180V

Die obige Grafik zeigt die Anzahl der Drehungen pro Minute (U / min), die bei 180-V- und 110-V-Motoren festgestellt wurden.

Ein 110 V-Motor mit etwa 20 Volt hat eine Schleuderdrehzahl, die einem 180 V-Motor bei 50 V Arbeitspunkt entspricht.

Unter der Annahme einer Last von 150 W bleibt der Verbrauch eines 180 V-Motors bei etwa 3A, während der eines 110 V-Motors bei 7,5 A liegt, was zu einem erhöhten Risiko einer Überhitzung der Motorsteuerplatine und des Motors führt.

Aus diesem Grund sollte der Einsatz von 110V-Motoren mit hohen Lasten, insbesondere beim Gehen, vermieden werden. Wenden Sie sich an unsere Techniker, um 110-V-Motoren durch 180-V-Motoren auf Ihrem Laufband zu ersetzen.

Weiterhin viel Spaß mit Ihren Fitness-Geräten!

Fitnessgeräte Reparaturen: Anschluss des kompatiblen Controllers für Johnson Fitness

Funktionsweise und Anschluss des kompatiblen Controllers für Johnson Fitness

In diesem Video zeigen wir, wie der Johnson Fitness kompatible Controller funktioniert. Es kann auf Laufbändern der Marken Treo und Horizon installiert werden.

Dieser Controller kann auf der Website gekauft werden:

http://www.laufbandersatzteile.de/laufband-ersatzteile/laufband-platine/

E-Way Laufband Controller Endtest nach der Reparatur

In diesem Video testen wir nach der Reparatur einen eWay Controller. Um den Test- und Reparaturservice (inländisch und professionell) zu kaufen, besuchen Sie

http://www.laufbandersatzteile.de/treadmill-repair/treadmill-controller-repair-service.html

Test des eWay Laufbandcontrollers B103 S05 (ProSport XPL 1000) nach Reparatur

Test des eWay Laufbandcontrollers, nach Reparatur in unserem Labor. Die meisten eWay Laufbandsteuerungen sind mit einem 2 - poligen magnetischen Geschwindigkeitssensor ausgestattet (Ersatz verfügbar auf

http://www.laufbandersatzteile.de/laufband-ersatzteile/laufband-geschwindigkeit-ssensor/

Dieses Sondermodell B103 S05 (ProSport XPL 1000) ist mit einem 3-Pin-Sensor ausgestattet. Das Labor führte die Reparatur fort und Sie können sehen, dass der Controller wieder auf dem Prüfstand arbeitet. Interesse an diesem Reparaturservice? Werfen Sie einen Blick hier:

http://www.laufbandersatzteile.de/treadmill-repair/treadmill-controller-repair-service.html

Weiterhin viel Spaß mit Ihren Fitness-Geräten!

Fitnessgeräte Reparaturen: Johnsons T9000 Inverter

Die Reparatur von Johnsons T9000 Inverter

In diesem Bild sehen wir eine Reparatur eines Johnsons t9000 Inverters, gerade abgeschlossen. Jetzt kann der Wechselrichter auf dem Laufband im Fitnessstudio wieder zusammengebaut werden.

Informationen zu diesem und anderen professionellen Reparaturdiensten finden Sie hier




Weiterhin viel Spaß mit Ihren Fitness-Geräten!
